Описание

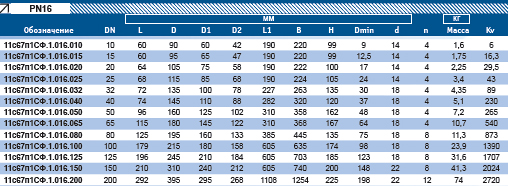

1.1 Кран шаровой стальной межфланцевый 11с67п-М (для нефтепродуктов) , изготовлен по ТУ У 04671406-003-1999; ГОСТ 21345, ГОСТ 28343 п. 8.1.2, п.8.2. 1.2 Кран шаровой стальной межфланцевый 11с67п-М (для нефтепрдуктов) предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих газ, воду (холодную, горячую), нефтепродукты, пар, сжиженный газ и прочие среды, кроме токсичных, при температуре от минус 30°С до плюс 180°С. 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1 Основные технические данные приведены в таблице. 2.2 Герметичность затвора - класс 1(A) ГОСТ 9544 2.3 Показатель надежности - наработка до отказа 500 циклов. ОСНОВНЫЕ РАЗМЕРЫ И МАССА
3. СОСТАВНЫЕ ЧАСТИ
3.1 Эффективный диаметр – 10/9, 15/13; 20/18; 25/24; 32/30; 40/37; 50/48; 65/48; 65/64; 80/76; 100/76
3.2 Присоединительные размеры фланцев - см. рис. 1, 2 табл.
3.3 Строительная длина L, мм Ду 25=64: 32=76; 40=74; 50=96; 65=115;
80=125; 100=179; 150=214
3.4 Основные детали шарового межфланцевого стального крана 11с67п-М и материал изготовления (см. рис. 1,2): рукоятка, поз. 9; фланец, поз. 1,7,11; корпус, поз. 2; патрубок, поз. 9 -ВСт. 3 сп2; втулка, поз. 4-сталь 20; шар, поз. 6 - сталь 12Х18Н10Т; шток, поз. 3 - сталь 20X13; кольца уплотнительные, поз. 5,8 - фторопласт; прокладки, поз. 10,11 – резина ИРП-1287; биконит.
4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
4.1 Кран шаровый стальной межфланцевый 11с67п-М (для нефтепродуктов) предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ 1 ГОСТ 15150).
4.2 Кран шаровой стальной межфланцевый 11с67п-М (для нефтепродуктов) устанавливают в местах, удобных для обслуживания и осмотра. Установочное положение на трубопроводе - любое. Перед монтажом с проходных отверстий фланцев снять заглушки.
4.3 При установке на шаровой стальной межфланцевый кран 11с67п-М (для нефтепродуктов) рукоятки открытие производится поворотом ее против часовой стрелки до упора. Установка рукоятки параллельно проходному каналу в шар соответствует полному открытию.
4.4 При открытии и закрытии кран шаровый стальной межфланцевый 11с67п-М (для нефтепродуктов) нельзя применять добавочные рычаги к рукоятке во избежание поломки.
4.5 В местах установки кранов шаровых стальных межфланцевых 11с67п-М (для нефтепродуктов) уровень вибрационной нагрузки не должен превышать 0,5м/с2.
