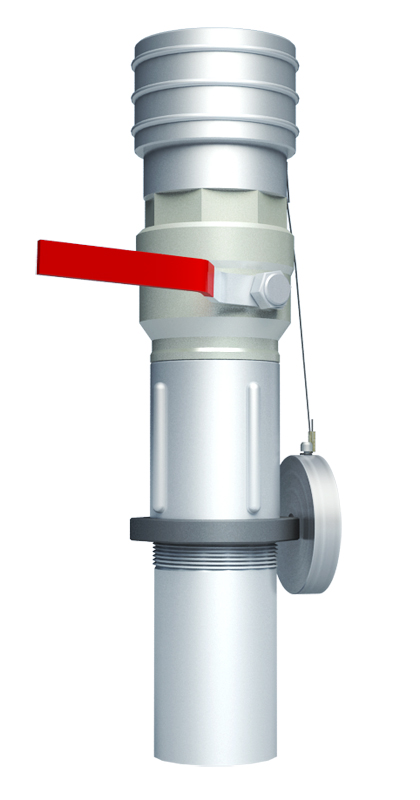

Узел подключения линии рециркуляции УПР-1 Тип 2
Назначение
Узел подключения линии рециркуляции паров (далее УПР-1) устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паров объемов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке. УПР-1 снабжен огнепреградителем требование НПБ 111-98* п 62.
УПР-1 эксплуатируется при относительной влажности до 95% и температуре от -50оС до +50оС
Технические характеристики
Условный диаметр прохода, Ду, мм 40
Прочность корпуса по давлению среды, МПа 0,6
Рабочий диапазон давлений, МПа 0,015+0,02
Максимальное давление открытия, МПа 0,01
Температура эксплуатации от -50оС до +50оС
Отностительная влажность 95%
Присоединительная резьба по ГОСТ 24705 2"
Внутренний диаметр щланга, мм 50(+/-2)
габаритные размеры, не более:
- длина, мм 520
- диаметр не более, мм 100
масса, не более, кг 6,0
