Назначение

Насос СЦЛ 20/24 предназначен для перекачивания чистых, без механических примесей жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей вязкостью не более 2х10-5 м2/с, температурой (233 - 323)К и плотностью не более 1000 кг/м3.

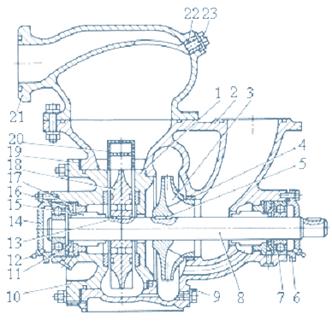

 1 - корпус; 2 - крышка промежуточная; 3 - колесо центробежное; 4 - кольцо уплотнения; 5 - шпонка; 6 - крышка подшипника; 7 - подшипник 308; 8 - вал; 9 - пробка; 10 - крышка корпуса; 11 - подшипник 406; 12 - масленка; 13 - шпонка; 14 - крышка подшипника; 15 - торцовое уплотнение; 16 - ограничитель; 17 - корпус уплотнения; 18 - колесо вихревое; 19 - прокладка; 20 - воздухоотвод; 21 -

колпак; 22 - футорка; 23 - пр ка

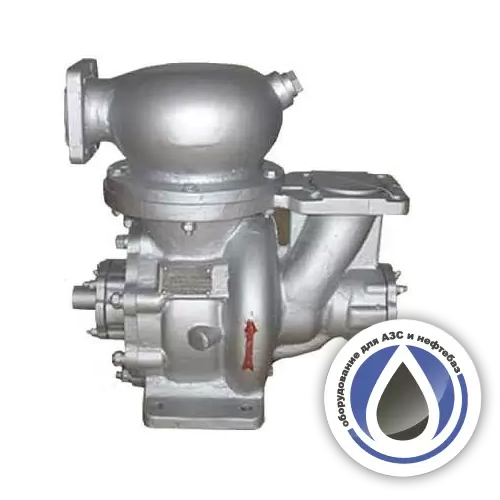

Насос СЦЛ-20/24 самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный. Первая ступень - центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества. Вторая ступень - вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса. Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала - торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.
